Aufbau der neuen Antennen:
Anfang Juni 2008 begann das größte Antennenbauprojekt meiner Funkergeschichte.
Als erste Antenne sollte ein full-size 80m Dipol errichtet werden. Aus Gründen des Blitzschutzes und wegen des Personenabstandes, wird dieser Dipol in einiger Entfernung vom Haus aufgehängt. Wochenlange Erdarbeiten waren erforderlich:
 |

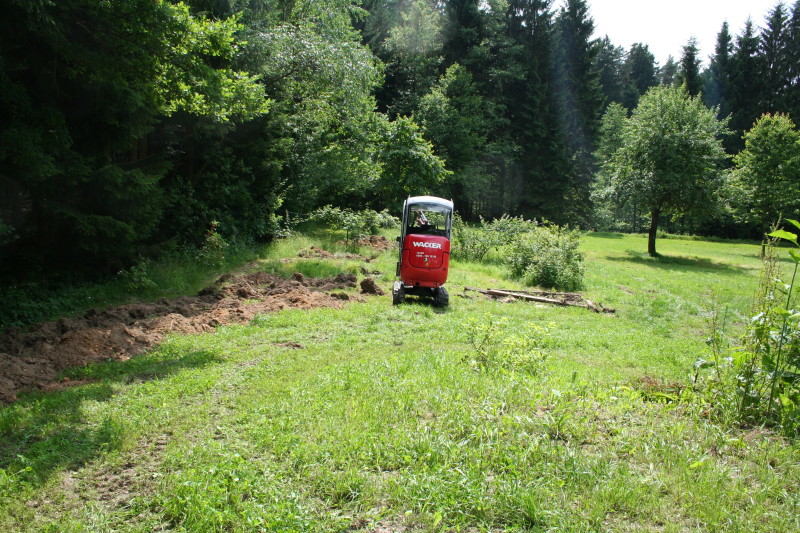

Ein Minibagger wurde von der Firma Wacker ausgeliehen um Schlitze in den Boden zu graben. In diese Schlitze sollen dann KG-Abwasserrohre eingegraben werden. In diese Rohre werden dann die Antennenkabel eingezogen. |
 |

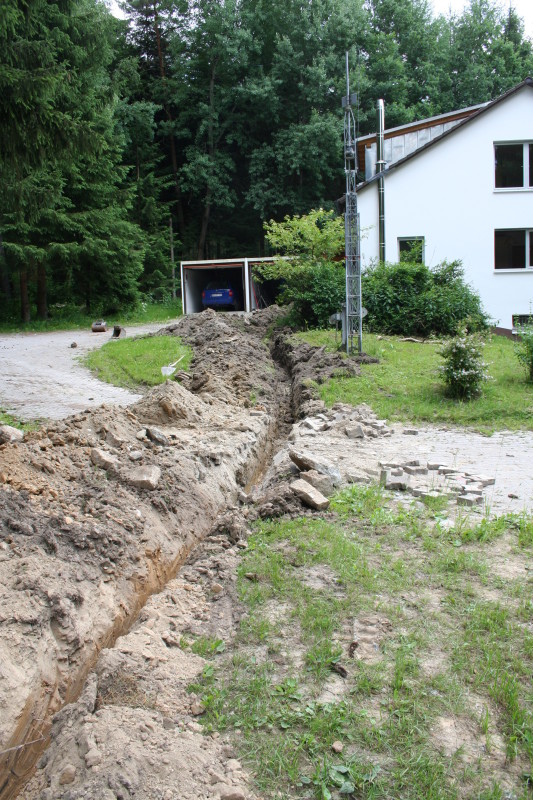

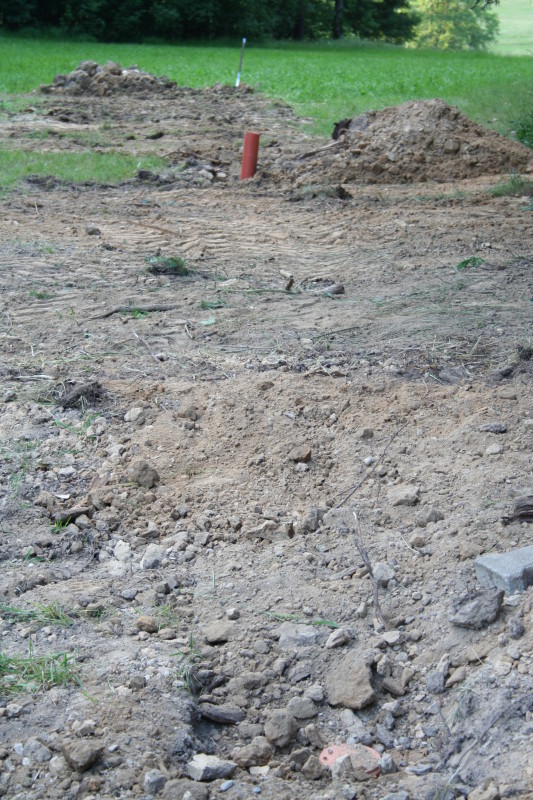

Die folgenden beiden Bilder zeigen den längsten Graben, vom Haus zur ca. 60m entfernten 80m Antenne. |
 |
Leider geht dieser Graben direkt durch die gepflasterte Hofeinfahrt. Das Pflaster musste entfernt und nachher wieder mühsam neu verlegt werden. |
 |
alle 10m wurde ein Zugangsschacht vorgesehen, damit die Antennenkabel auch eingezogen werden können. Diese Zugangsdeckel werden später 10cm tief unter dem Gras verschwinden um beim Rasenmähen nicht im Weg zu sein. |
 |

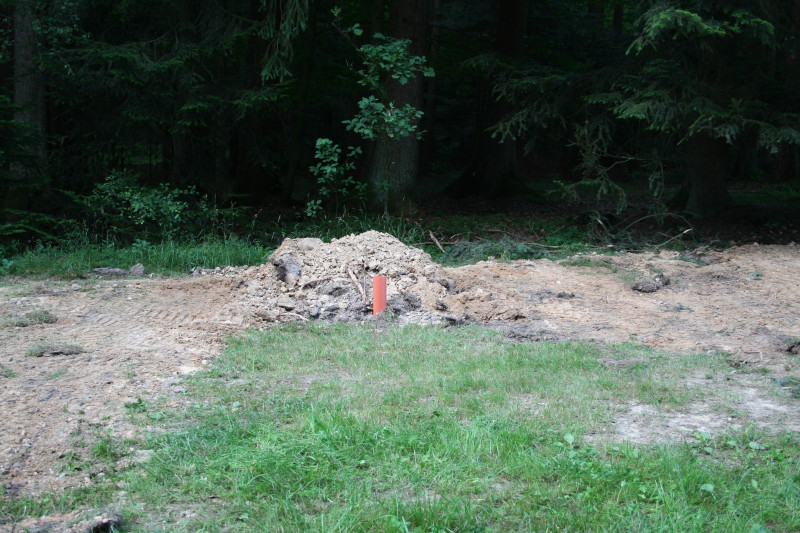

Im Bild hinten sieht man das Erdungsband herausstehen. Dieses wird später als Montageeisen für die Erdung mit Blitzschutzpatronen benutzt. Direkt neben dem Erdungsband endet das KG-Rohr und das Antennenkabel kommt dort heraus. |
 |

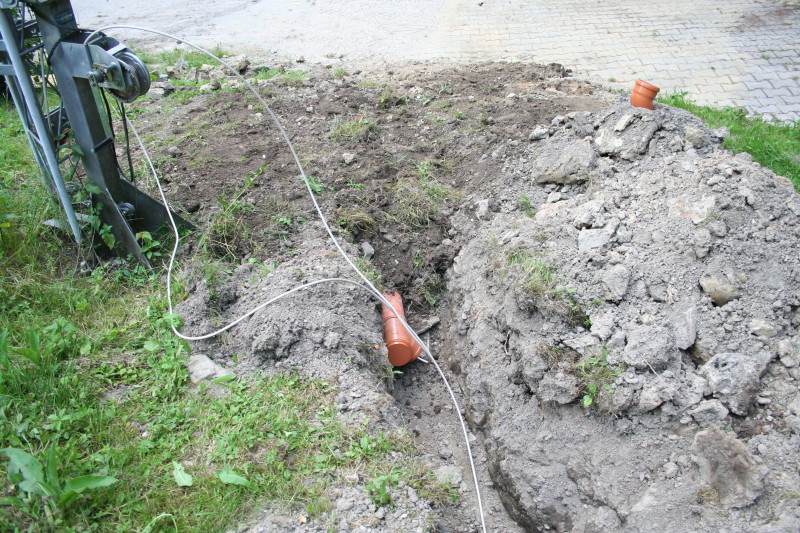

Die andere Seite der Rohrleitung endet am Schiebe-Gittermast. Ein weiteres Rohr geht dann mit allen Antennenkabel zusammen in Richtung Haus/Shack. |
| Antennenformen für die unteren KW-Bänder 80m und 40m: | |
| lange habe ich überlegt, wie ich am besten auf
80m und 40m QRV werde. In die Auswahl kamen die FD4, Sperrkreisdipole, Multibanddipole von Kelemen oder Fritzel usw. Als optimale Lösung wurde schließlich ein full-size 80m und ein full-size 40m Dipol an einem gemeinsamen 1:1 Balun gewählt. In einem Winkel von über 60 Grad, stören sich die beiden Antennen nicht und können so über ein Speisekabel und ohne irgendwelche Anpassmaßnahmen betrieben werden. |
|
| Antennenmessungen: | |
 |
mit dem, übrigens sehr praxisgerechten, FA-NWT
Netzwerktester wurde der Dipol abgestimmt. Nach nur 2 Versuchen für 80m
und einem Versuch auf 40m stimmten die Längen.

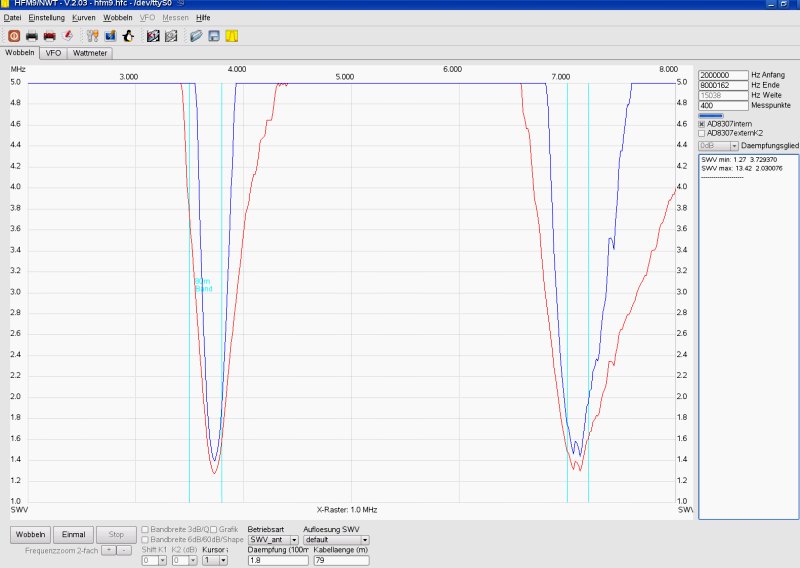

Das SWR dieser 2-band Antenne ist im Bild links gemessen worden. |

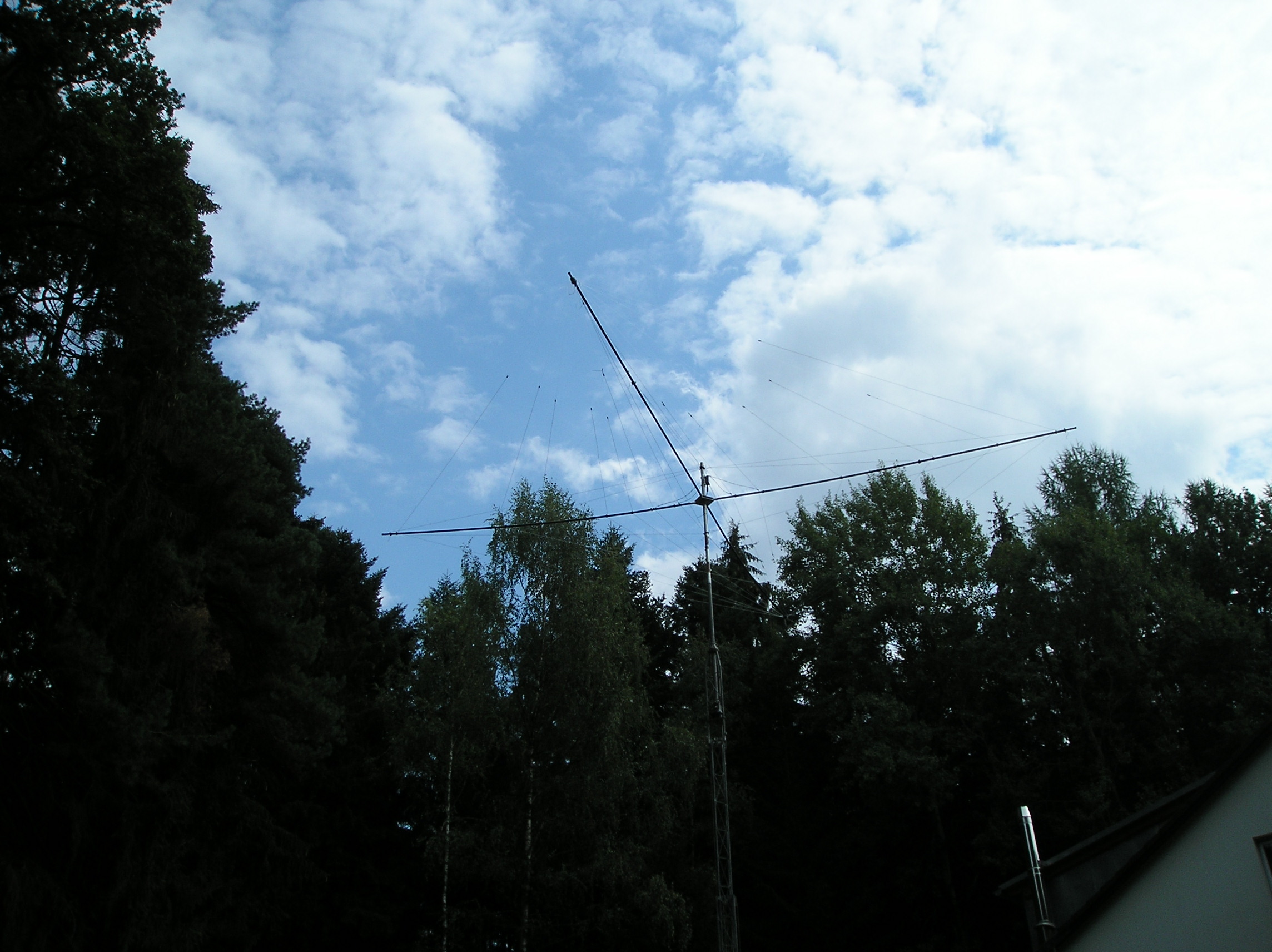

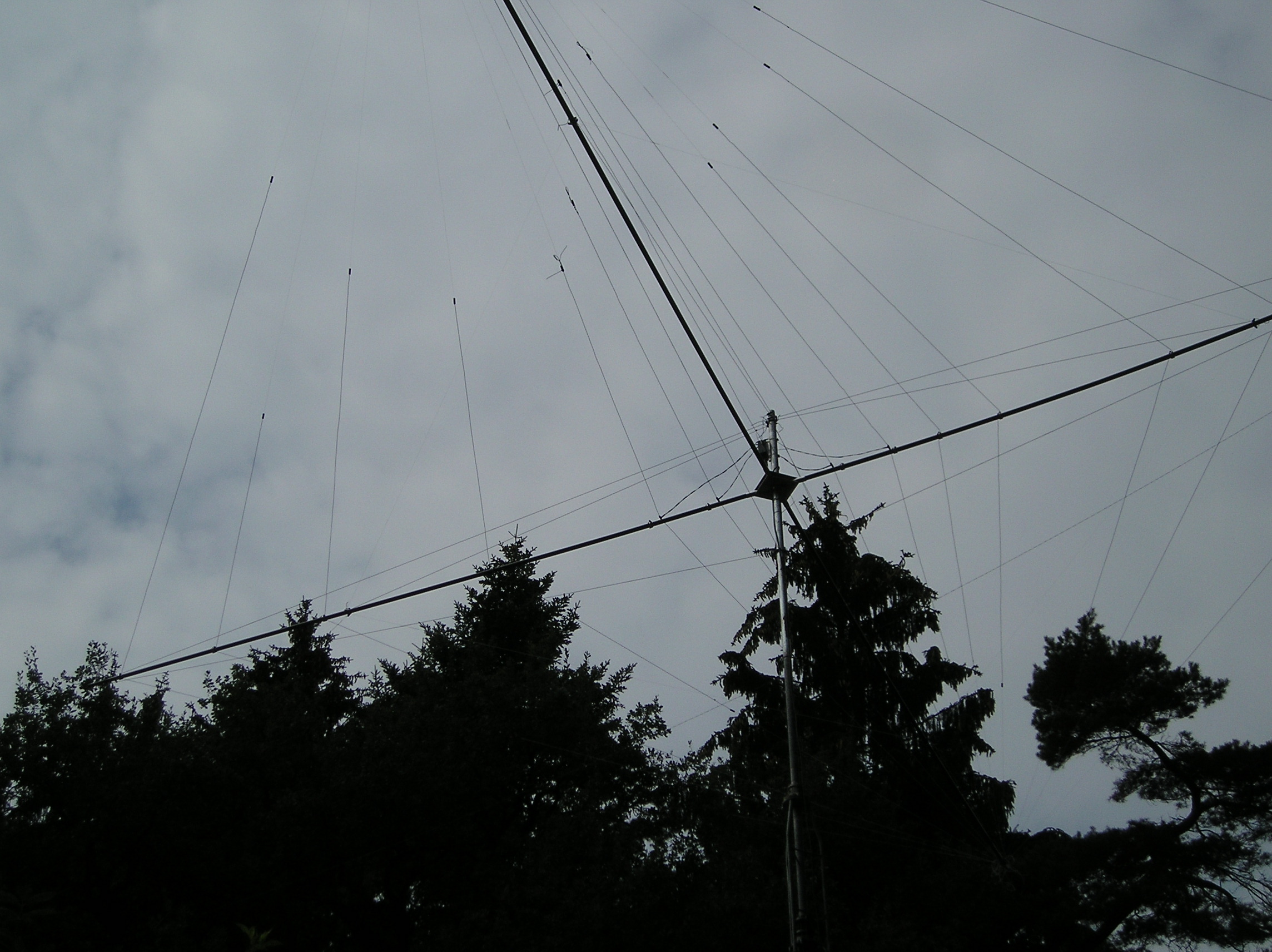

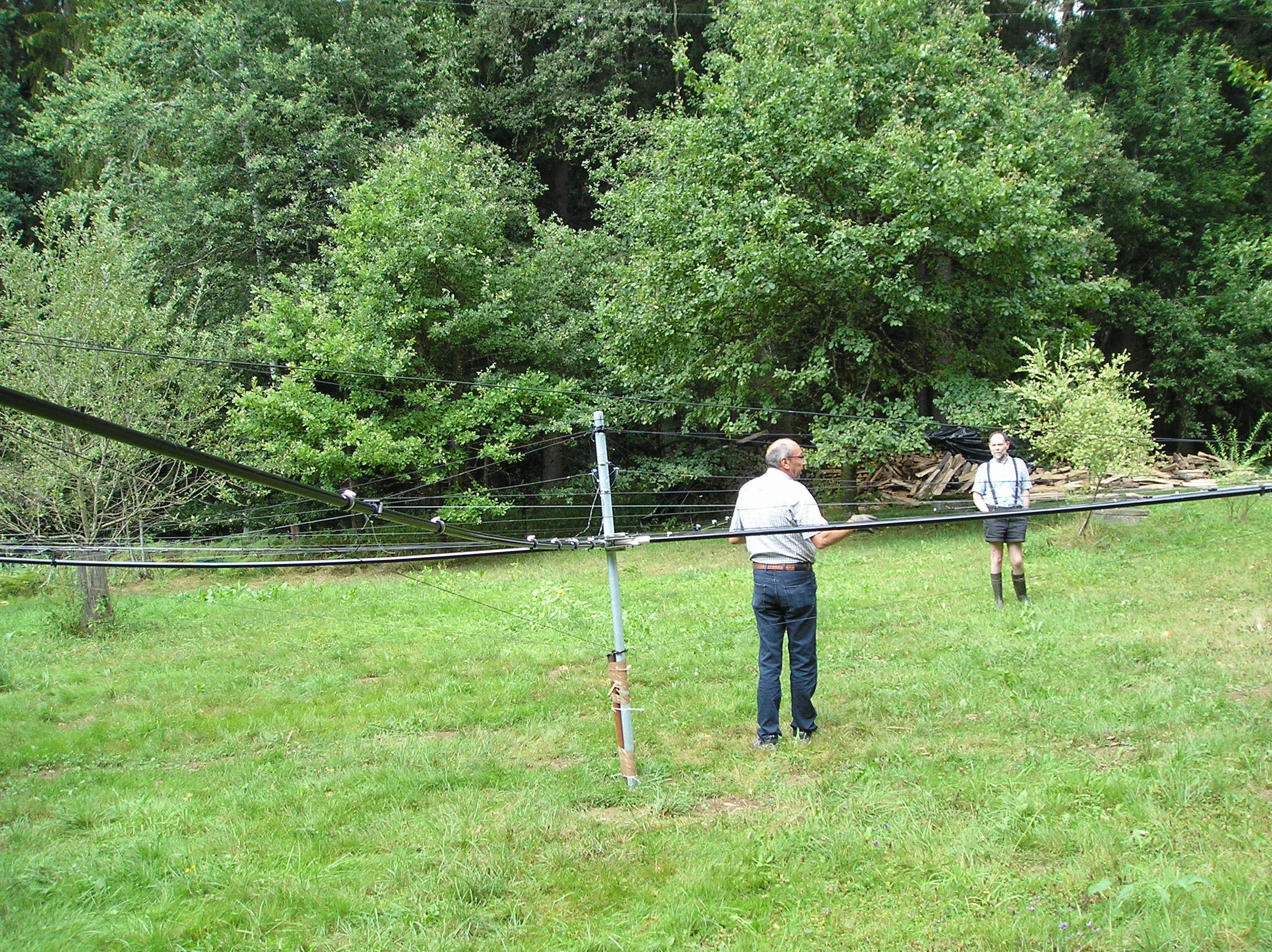

| Am 4.September 2015 wurde mit tatkräftiger Hilfe von Spp DH5RAE und Ernst der neue Spiderbeam aufgestellt: | |
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
