Universal RX zum DDS Synthesizer, der U02-RX

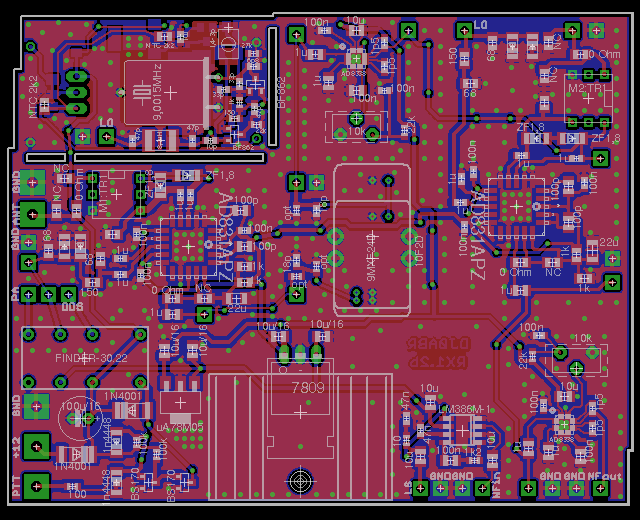

Universal-Platine

Universell verwendbarer Empfänger für SSB, CW, WSPR, Digitale Betriebsarten (PSK31) usw...

Auf dieser Platine sind sämtliche beschriebenen Baugruppen komplett aufgebaut, zusammen mit dem notwendigen Beiwerk (Stromversorgung, PTT-Relais usw.) sodass diese Platine ein vollwertiger Empfänger ist. Das einzige was man noch braucht ist ein externer Oszillator, wie z.B. einen DDS-Synthesizer.

Wie beschrieben lassen sich mit dieser Platine verschiedene Empfängerkonzepte aufbauen. Daher liegen sämtliche Anschlüsse aller Baugruppen auf Lötaugen die man nach belieben verdrahten kann. Mit feinen Leiterbahnen ist die Verdrahtung als Superhet bereits vorgesehen wodurch man sich einige Kabel spart. Will man einen SDR aufbauen, so trennt man diese Leitungen einfach durch und verdrahtet als SDR.

der Seitenbandoszillator (links oben) kann bei höheren Ansprüchen an die Temperaturstabilität herausgetrennt und separat in ein kleines Gehäuse eingebaut werden (z.B. mit Schaumstoff vor Zugluft geschützt).

* Stromversorung: 12 (13,8) Volt, ca. 300mA
* zwei Mischer von 0 bis 150 MHz (also inkl. des 2m Bandes)
* zwei Verstärker mit AGC von 0 bis 18 MHz, also für NF als auch ZF einsetzbar
* Lautsprecherverstärker
* Standardgröße für handelsübliches Weißblechgehäuse 100x70mm

Anschlüsse um den Empfänger in Betrieb zu nehmen:

* 12V Stromversorgung
* DDS Synthesizer als Local-Oscillator
* Antenne
* Lautsprecher (mit Poti), bzw. Soundkarte

damit ist dieser Empfänger für all jede interessant die sich mit DDS Sythesizern beschäftigen.

Platinen (ggf. vorbestückt) auf Anfrage.

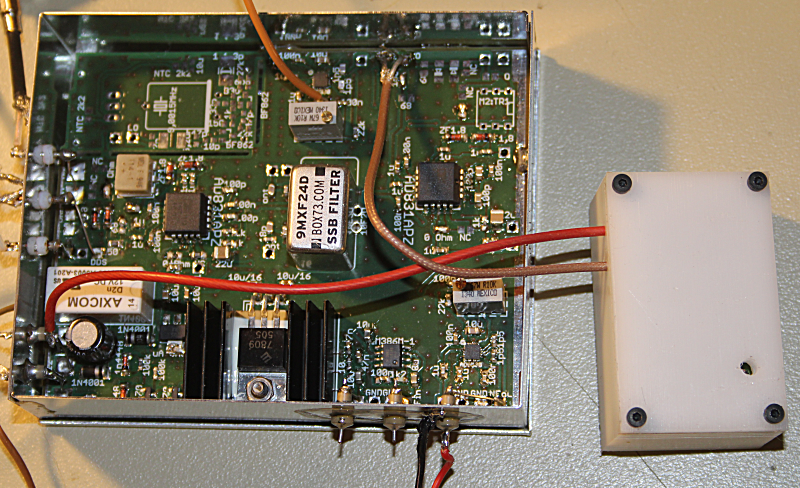

Hier ein Foto meines Gerätes:

Dieser Empfänger wird für WSPR benutzt und benötigt eine Stabilität von 1 Hz. Daher wurde der Seitenbandoszillator in ein eigenes Gehäuse eingebaut um ihn vor Zugluft zu schützen.
