L21:
Wickle 18 Windungen auf den Kern. Die Induktivität beträgt etwa 4.3 uH. Überprüfe das mit einem LC-Meter, die Toleranz beträgt 4.15 bis 4.45 uH. Falls erforderlich, dehne oder komprimiere die Wicklungen auf dem Kern.

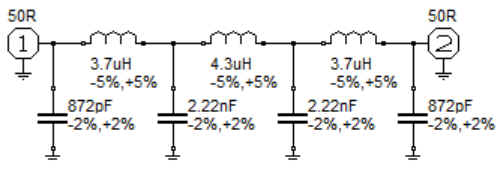

C18, 19, 20, 21 ... 6,8 nF
C39, C42 ... 1,0 nF
C40, C41 ... 3,3 nF

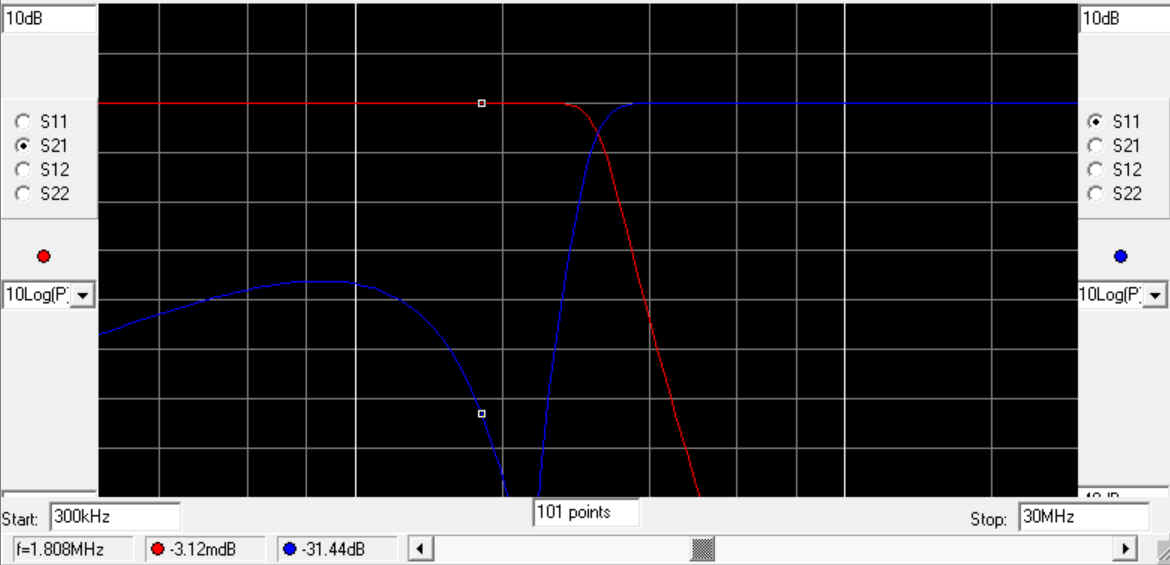

Mit diesen Werten sieht die Simulation so aus:
die rote Kurve ist die Dämpfung, die blaue Kurve die Reflexion (5 dB pro hor. Linie). Die Reflexion ist im 160-m-Band sehr gering. Dies sind ideale Werte ohne Verluste. Mal sehen, was dieser Filter wirklich macht:

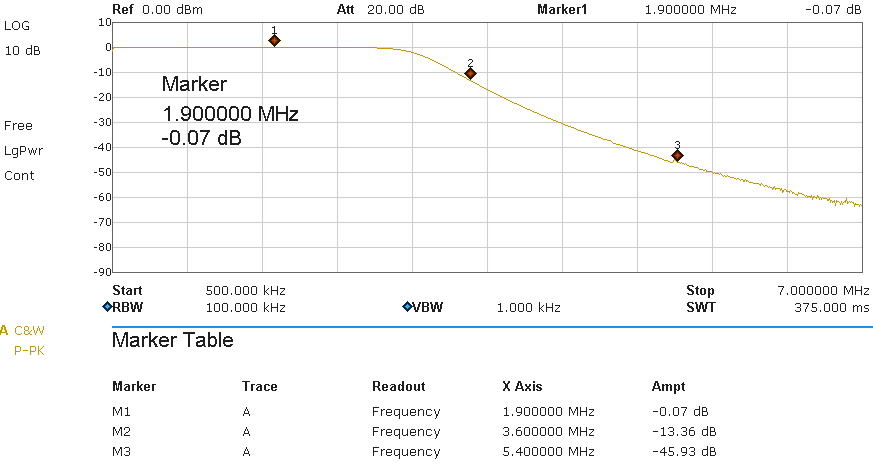

Hier die Dämpfung im 160m Band, die Durchlassdämpfung ist mit weniger als 0,1 dB extrem gut. Zusammen mit der Dämpfung des Verstärkers selbst sind die Ergebnisse sehr gut und viel tiefer als die Grenze von -40 dB.

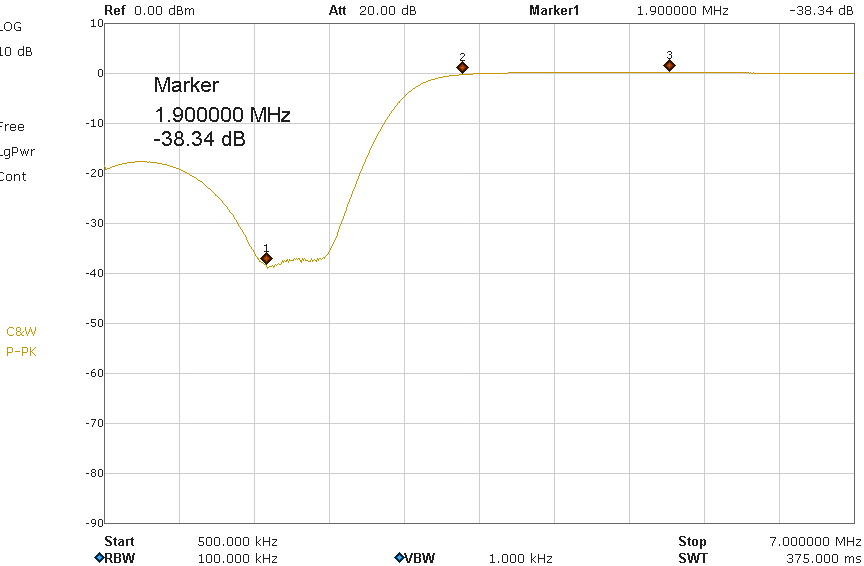

Abschließend wurde die Reflexionsdämpfung gemessen. Dies ist das SWR am Filtereingang (und Ausgang, da der Filter symmetrisch ist) und zeigt, wie nahe der Filtereingang an 50 Ohm liegt.
Die Reflexionsdämpfung beträgt -38 dB. Umgerechnet in das SWR ist dies ein SWR am Filtereingang von 1,02: 1. Wenn wir mit 1kW senden, dann reflektiert der Filtereingang bei 1,9 MHz eine Leistung von nur 0,15 Watt zurück zum Verstärker. Alle Oberwellen werden zu fast 100% reflektiert. Diese Werte sind im Vergleich zur Simulation ähnlich oder sogar besser.
Ergebnisse:

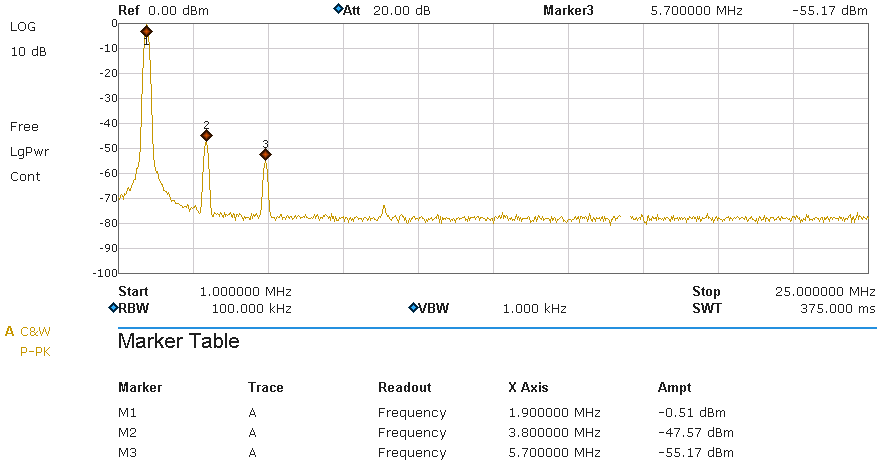

Dieses Bild zeigt das Spektrum an einer 50 Ohm Dummy-Load. Der Filter wurde an einem Helitron.de LDMOS-Verstärker mit 1 kW Ausgangsleistung betrieben. Ein HP-Abschwächer wurde verwendet, um den Ausgang auf ungefähr 0 dB einzustellen (der Wert an Marker M1 ist NICHT die Durchlassdämpfung, es ist nur der 0-Bezug für dieses Diagramm). Die Messwerte für die Oberwellen sind die Filterdämpfung. Das gesetzliche Limit beträgt -40dB (BNetzA 33/2007) und in USA -43dB (FCC 97.307). Diese Anforderung ist erfüllt.
