U02 – SDR
Baumappe

Erweiterungen des OV U02
zu den Lima SDR RX und TX Platinen

Mikrofon / Lautsprecherverstärker

Version: 2.0
Datum: 30.03.2011
Autor und Entwickler: DJ0ABR
OVV-U02 und Tester der Prototypen: DH5RAE

Die hier beschriebenen Baugruppen und alle zugehörigen Informationen sind für rein private Zwecke frei verfügbar. Jede kommerzielle Nutzung, jegliche Vervielfältigung oder Veröffentlichung (auch im Internet) bedarf unserer Zustimmung. Wir weisen ausdrücklich darauf hin, dass diese Baubeschreibung nur für technisch versierte Funkamateure vorgesehen ist. Vor dem Aufbau sind alle Details sorgfältig zu prüfen, wir übernehmen keinerlei Haftung für Irrtümer oder Fehler, die einwandfreie Funktion der Baugruppen oder die Vollständigkeit oder Fehlerfreiheit der Stücklisten. Wer nicht über die erforderlichen Fachkenntnisse verfügt, oder kein lizensierter Funkamateur ist, darf diese Baugruppen nicht in Betrieb nehmen ! Bei einer Inbetriebnahmen ist durch geeignete Messmittel festzustellen ob die gesetzlichen Grenzwerte eingehalten werden.

Da der Line-IN Eingang der Soundkarte benutzt werden muss, kann ein Mikrofon nicht direkt angeschlossen werden.

Diese kleine Zusatzplatine verstärkt einen Mikrofonpegel ausreichend für den Line-IN Eingang der Soundkarte. Sie enthält auch einen
Lautsprecherverstärker der für die meisten Anwendungen laut genug ist.

Die Platine ist so klein, dass man sie direkt in die Lima-SDR TX Platine legen kann und kein eigenes Gehäuse braucht. Das hält den Verdrahtungsaufwand gering.

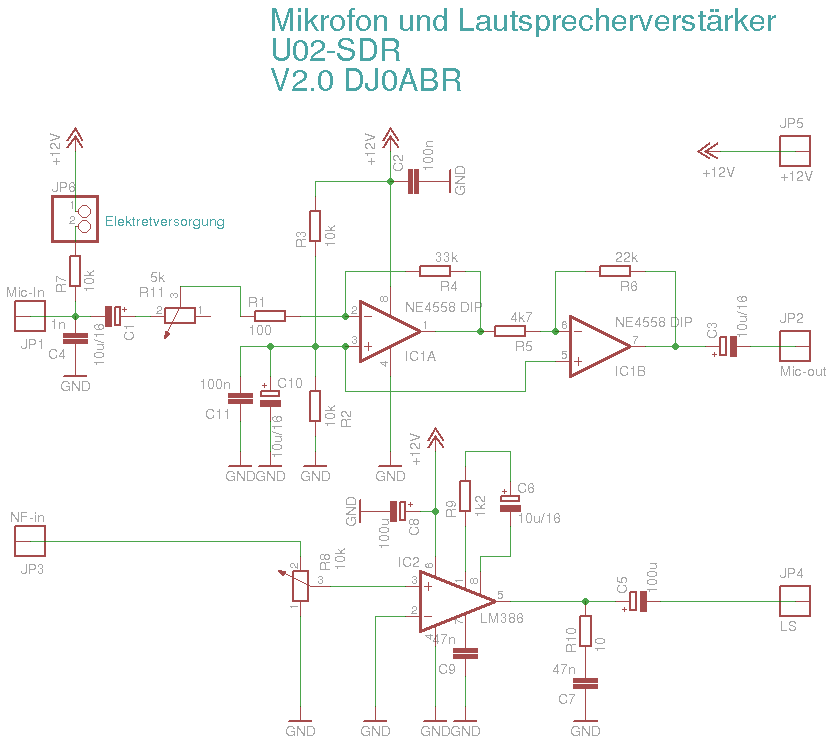

Hier der Schaltplan:

die Verstärkung des Mikrofonverstärkers kann mit R11 eingestellt werden und damit optimal an das verwendete Mikrofon angepasst werden.

Mit R8 stelt man die Lautstärke ein. Dazu stellt man den Lautstärkeregler (AF) in Power-SDR auf Vollanschlag und stellt dann R8 so ein, dass die Sprache zwar sehr laut aber noch unverzerrt bleibt. Dann regelt man in Power-SDR die Lautstärke auf das gewünschte Maß herunter.

Anschluss an die Lima-TX Platine:

1. Ein Mikrofon verbindet man mit Anschluss JP1 (Mic)
2. JP2 (NF-out) verbindet man mit dem Mikrofoneingang der Lima-TX Platine
3. Den Lautsprecherausgang der Lima-TX Platine verbindet man mit JP3 (NF-in)
4. An JP4 (LS) schließt man einen ganz normalen Lautsprecher an
5. Und an +12V schließt man die normale Versorgungsspannung an.

>>> Stückliste für den Materialeinkauf <<<

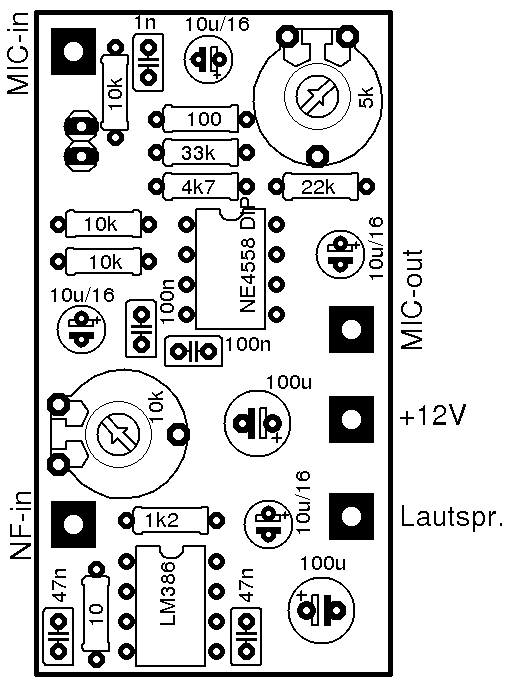

Hier der Bestückungsplan:

Nachtrag:

Bei Einsatz der 100 Watt PA gibt es (je nach Aufbau des Gerätes) unter Umständen HF Einstrahlung in den Mikrofonverstärker, was sich durch lautes pulsierendes Gurgeln in den Sprechpausen bemerkbar macht. Als Abhilfe schließt man einen 22nF Kondensator parallel zu R4. Damit sind diese Störungen beseitigt.
