Der U02 - SDR:
Sobald RX und TX Platine des Lima SDR fertig aufgebaut sind, drängen sich Überlegungen auf wie man die Platinen zu einem kompletten Transceiver ergänzen kann. Mit dem Lima-SDR bekommt man einen guten und voll funktionsfähigen Empfänger und einen Sender der nur grundlegende Funktionen hat.
Daher haben wir uns entschlossen die noch fehlenden Baugruppen zu entwickeln, zu fertigen und das ganze zu einem hochwertigen SDR Transceiver zusammenzuschalten. Diesem Gerät haben wir den Namen U02-SDR gegeben.
Interessenten können auf Anfrage Platinen erhalten.

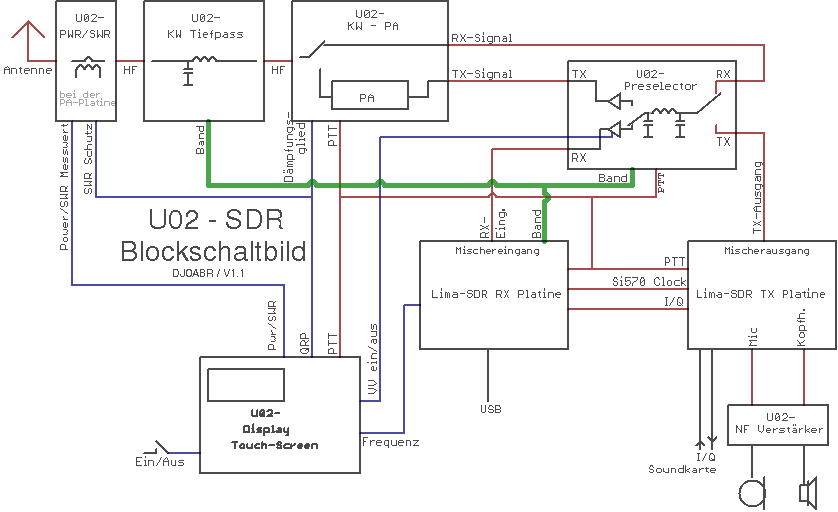

Das folgende Blockschaltbild zeigt das gesamte Konzept:
Insgesamt werden 7 Baugruppen zur Verfügung gestellt:
(Infos zu den Baugruppen erhaltet ihr durch Klick auf den entsprechenden Link im Menü links)
Wie der Entwicklungsstand der einzelnen Baugruppen ist erführt ihr hier: U02-SDR Projektstatus.
Alle 6 Baugruppen werden in separate Weißblechgehäuse eingebaut. Auch die Lima Platinen werden in 2 Gehäuse gebaut und nicht wie ursprünglich geplant als doppelstöckige Platine in ein Gehäuse. Das hat den Vorteil, dass man an jede Platine bequem herankommt.
Diese 6 bestückten Weißblechgehäuse werden anschließend in ein formschönes Gerätegehäuse eingebaut und miteinander verdrahtet.
Die Frontplatte bekommt einen Schalter für den Vorverstärker und ein paar Anzeige-LEDs sowie den Mikrofonstecker und einen Ein/Ausschalter.
Die Rückseite bekommt den USB Anschluss, den Anschluss für die Soundkarten, den Lautsprecherstecker, einen Takt-Messausgang und den Antennenanschluss.
Hier einige Detailinfos zu diesen 6 Baugruppen:
Lima-SDR RX Platine:
der Lima-SDR Empfänger funktioniert sehr gut und hat eine beachtliche Empfindlichkeit. Preselector und Vorverstärker sind für RX Betrieb ebenfalls ok. Für Sendebetrieb, wo das Sendesignal durch den Preselector geführt werden soll, ist jedoch die Dämpfung viel zu groß. Daher wird Preselector und Vorverstärker nicht benutzt und wurde eigens aufgebaut.
Lima-SDR TX Platine:
auf dieser Platine befindet sich der TX-Mischer und eine Reihe Relais zur RX/TX Umschaltung. Der 1W Verstärker wird nicht benutzt, da er keine Filterung des Signals erlaubt. Der Vorverstärker im neu entwickelten Preselector wird jetzt auch zur Anhebung des Sendesignals dienen und damit einen passenden Pegel für eine nachfolgende PA liefern.
U02-Preselector:
Wenn wir schon den Aufwand treiben einen eigenen Preselector zu bauen, dann aber ohne Kompromisse ! Daher kommen nur hochwertige Bauteile zum Einsatz:
- Ringkerne in schmalen auf die Afu-Bänder abgestimmten Bandpässen
- geringe Dämpfung
- Bandumschaltung mit Relais anstatt Dioden
- hochwertiger MMIC als Vorverstärker (+13 dB)
U02-KW-PA:
Was wäre ein Transceiver ohne Endstufe. Es ist derzeit eine 100W PA im Aufbau. Auch hier wieder keine Kompromisse, daher wird die Endstufe mit Mitsubishi HF-Mosfets gebaut. Der Frequenzganz des ersten Prototypen is zwischen 1 MHz und 30 MHz praktisch konstant.
U02-TX-Filter:
Nach jeder Endstufe muss ein Tiefpass die Oberwellen filtern. Auch hier haben wir nicht an Qualität gespart und ein 7-poliges Butterworth Tiefpassfilter mit leicht elliptischer Characteristik aufgebaut. Dieses Filter kann die erste Oberwelle bereits um 40 dB dämpfen und ist damit auch bei schlechten Eingangssignalen besser als das gesetzliche Limit.
U02-Verstärker:
Einer der lästigsten Punkte beim Lima-TX ist das fehlen eines Mikrofonvorverstärkers. Da man bei der Soundkarte immer über Line-IN arbeitet, benötigt man diesen Vorverstärker zwingend. Auf dieser Verstärkerplatine befindet sich ein Mikrofonvorverstärker sowie ein Lautsprecherverstärker.
U02-Display:
Ein kleines grafisches Display mit berührungsempfindlichem Touch-Screen.
Zur Anzeige von: Leistung, SWR, Band, Mischerfrequenz, Statusanzeigen
Zur Steuerung: Vorverstärker ein/aus sowie verschiedene Einstellungen
