Die WS2300 (und verwandte WS2307 usw.) sind für APRS-Wetterstationen sehr beliebt da sie eine serielle Schnittstelle haben und zudem inzwischen sehr preiswert sind. Der Aufwand der APRS Anbindung ist jedoch erheblich, meist muss ein PC rund um die Uhr laufen.
Dieser Artikel beschreibt ein Projekt des OV-U02. Die Wetterstation wird mit einem hochmodernen Miniatur-WLAN-Interface ausgestattet. Dieses beinhaltet das APRS I-Gate sowie ein komfortables Web-Interface zur Beobachtung der Wetterdaten am PC oder Smartphone. Außer dieser 46x25mm kleinen Platine wird nichts mehr benötigt (auch kein PC). Die Leistungsaufnahme ist ca. 0,5 Watt.
Das Projekt ist abgeschlossen, Platinen auf Anfrage verfügbar.
Unser erstes Muster kann auf aprs.fi unter dem Rufzeichen DJ0ABR-11 in Aktion
gesehen werden. Dort befindet sich auch ein Link über den man direkt in das
Webinterface der Wetterstation (hier eine WS2307) kommt.
Nach einem kurzen Überblick folgt hier die Beschreibung zu Aufbau und Inbetriebnahme:

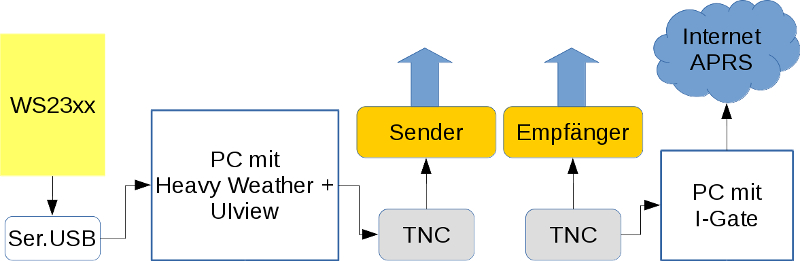

Herkömmlicher Aufbau einer Wetterstation auf Basis der WS23xx:
Das Ausgangssignal wird über einen Seriell/USB Konverter (oder direkt) in einen PC eingespeist.
Im PC wird ein Programm zum Lesen der Wetterdaten (z.B. Heavy Weather oder andere) benötigt. Dieses legt die Wetterdaten in einer Datei ab.
Ebenfalls im PC läuft ein zweites Programm: UIview. Dieses liest die Datei mit den Wetterdaten und wandelt sie ins APRS Format um. An einer zweiten seriellen Schnittstelle werden diese APRS Daten einem TNC übergeben, welcher sie mit Hilfe eines Senders als Packet-Radio Signal aussendet. Irgendein anderer OM in Reichweite muss einen Empfänger haben, das Signal empfangen und über einen weiteren PC (auf dem ein I-Gate läuft) ins Internet und weiter ins APRS Netz einspeisen.

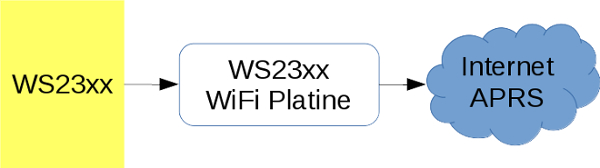

Aufbau mit der U02-WiFi Platine (gleiche Funktion wie obiges Bild):
Diese Anordnung hat exakt die gleiche Funktion wie obige PC/TNC basierte Lösung. Wie man deutlich sehen kann ist der Aufwand um ein Vielfaches reduziert, die Materialkosten sind minimal, die Betriebskosten extrem gering und der Aufbau schnell und einfach zu machen.
Das wurde möglich durch ein sehr innovatives Produkt, das Modul ESP8266. Dieses winzige und preiswerte Modul enthält ein vollständiges WLAN Interface sowie den TCP Protokoll Stack. Es wird programmiert mit einer Variante der Arduino Entwicklungsumgebung.
Wir haben das Modul mit der für APRS Wetterstationen benötigten Software ausgestattet, diese enthält:
damit ist die Funktion komplett und APRS tauglich.
Ebenfalls enthaltene Zusatzfunktionen:
Das Format des Webinterfaces wurde so gehalten, dass es auch auf Smartphones gut ablesbar ist.
Alle diese Funktionen haben auf einer 46 x 25mm großen Platine Platz gefunden.
