U02 - WebWSPR:

Funkbetrieb

Um die Benutzeroberfläche anzuzeigen wählt man in einem beliebigen Gerät im Heimnetzwerk im Internetbrowser die IP Adresse des WSPR-Rechners an. Die Benutzeroberfläche hat folgende Fenster und Bedienelemente:

SETUP:

beim ersten Start wird dieses Fenster als erstes gezeigt damit man seine Daten eingeben kann (zum Vergrößern anklicken):

Standardpasswort:  abcd
dieses muss bei jeder Änderung eingegeben werden. Das Passwort befindet sich am Anfang der Datei kmtools.php im HTML Verzeichnis und kann bei Bedarf geändert werden.

Die Einstellungen sind selbsterklärend bzw. steht in der rechten Spalte ein kurzer Hinweis. Hier noch ein Hinweis zu einer Besonderheit von WebWSPR:

Station for comparison

WebWSPR zeigt natürlich die WSPR-Spots des eigenen Rufzeichens an. Der Reiz von WebWSPR ist aber die Möglichkeit sich mit anderen Station zu vergleichen. Man kann im Setup bis zu 5 zusätzliche Rufzeichen eintragen und eines davon markieren. Dieses wird in den Spot-Listen in der rechten Spalte angezeigt.

Wenn alle Einstellungen eingegeben sind gibt man noch das Passwort ein (Standard: abcd) und drückt "SAVE config".

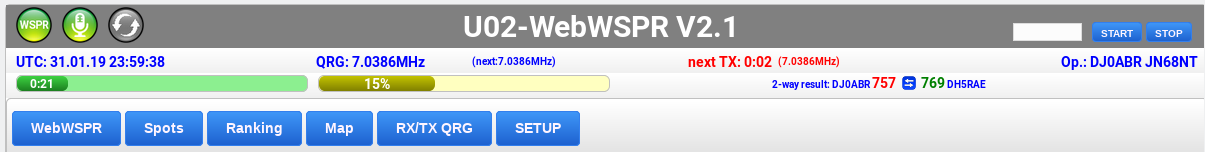

Menuleiste:

diese Leiste ist in allen Fenster die gleiche:

die drei runden Anzeigen links oben, hier grün gefärbt:

WSPR (grün/rot) ... zeigt an ob das WSPR Programm am Linuxcomputer aktiv ist
Mikrofonsymbol (grün/rot) ... zeigt an ob die Soundkarte erkannt und initialisiert ist
Rundes Pfeilsymbol ... wird aktiv sobald der K1JT Decoder das von der Soundkarte aufgezeichnete Audiosignal analysiert, was alle 2 Minuten passiert.

grüner Balken: zeigt den Ablauf eines 2-Minuten WSPR Intervalls an

gelber Balken: RX Aussteuerungsanzeige oder fester Balken bei TX. Die Aussteuerung sollte zwischen 5 und 80% liegen.

2way result: die Anzahl der in diesem Monat bestätigen 2wege Spots (auf dem Band das im SPOTS Fenster ausgewählt ist).

die blauen Knöpfe dienen der Auswahl der verschiedenen Fenster, welche im folgenden beschrieben werden:

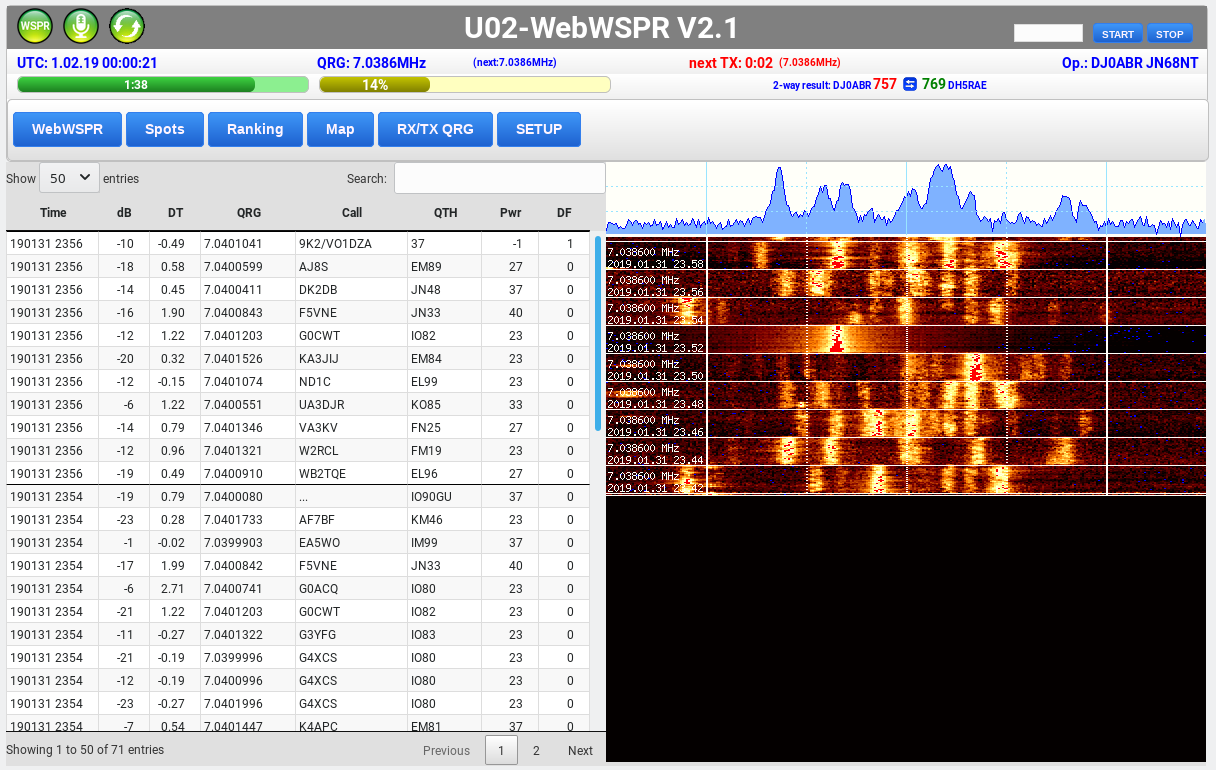

WebWSPR:

dieses ist das Haupt-Fenster, rechts der Wasserfall und links die Anzeige der aktuell empfangenen Spots.



Listenbedienung: bei allen Listen in WebWSPR gilt: durch anklicken der Spaltenköpfe kann die Liste sortiert werden.

In diesem Fenster gibt es rechts oben zwei Knöpfe zum Ein- und Ausschalten des WSPR Programms. Dazu muss man im Eingabefeld das Passwort eintragen.

Auschalten ist dann notwendig falls man die Soundkarte anderweitig benutzen will, z.B. für andere digitale Betriebsarten.

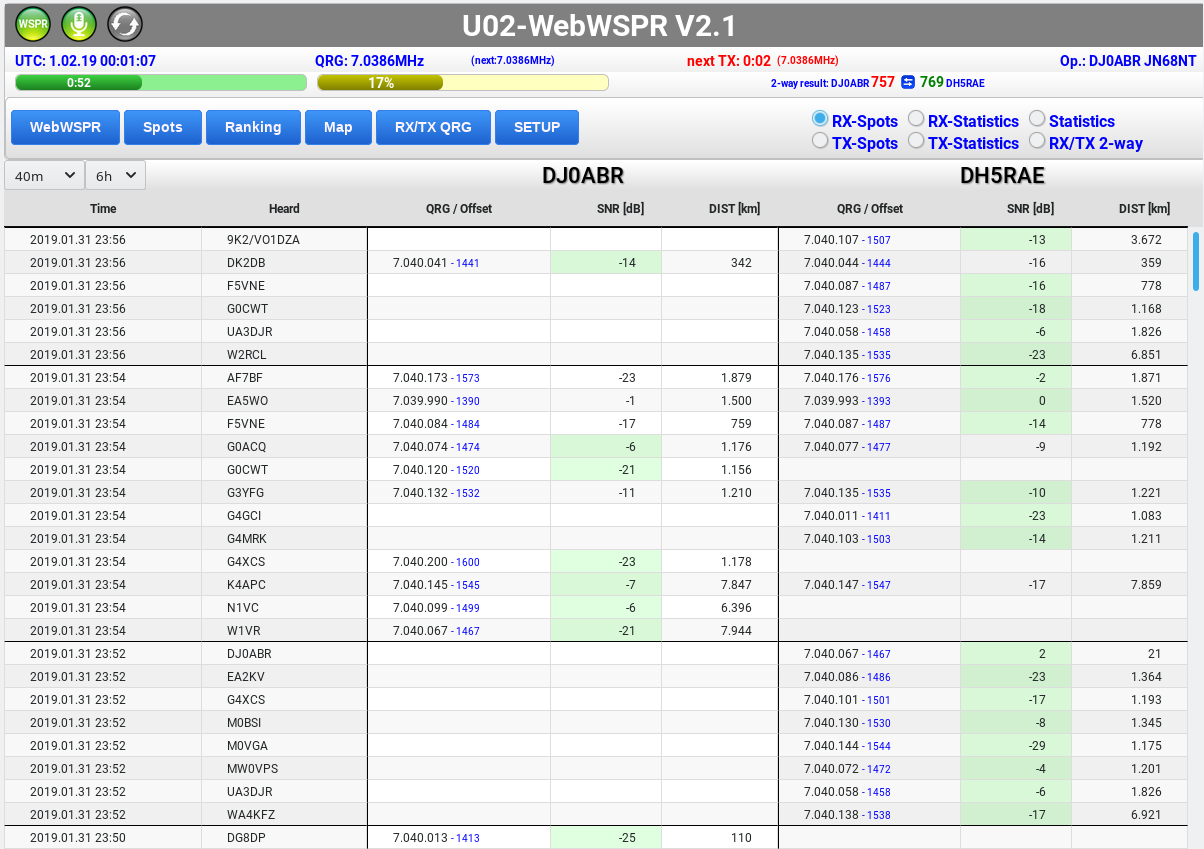

Spots:

hier werden alle Spots (RX und TX) chronologisch oder statistisch aufgelistet. Das besondere ist auch die 2-way Statistik, hier sieht man alle Kontakte welche in beiden Richtungen stattfanden.



es stehen 6 verschiedene Auswertungen zur Verfügung. Die Auswahlknöpfe sind rechts oben.

In der linken Bildhälfte wird immer das eigene Rufzeichen dargestellt. In der rechten Hälfte das zweite Rufzeichen welches im Setup ausgewählt wurde. Durch die spezielle Sortierung kann man die Effizienz der beiden Stationen direkt bequem vergleichen. Bessere Spots sind grün eingefärbt.

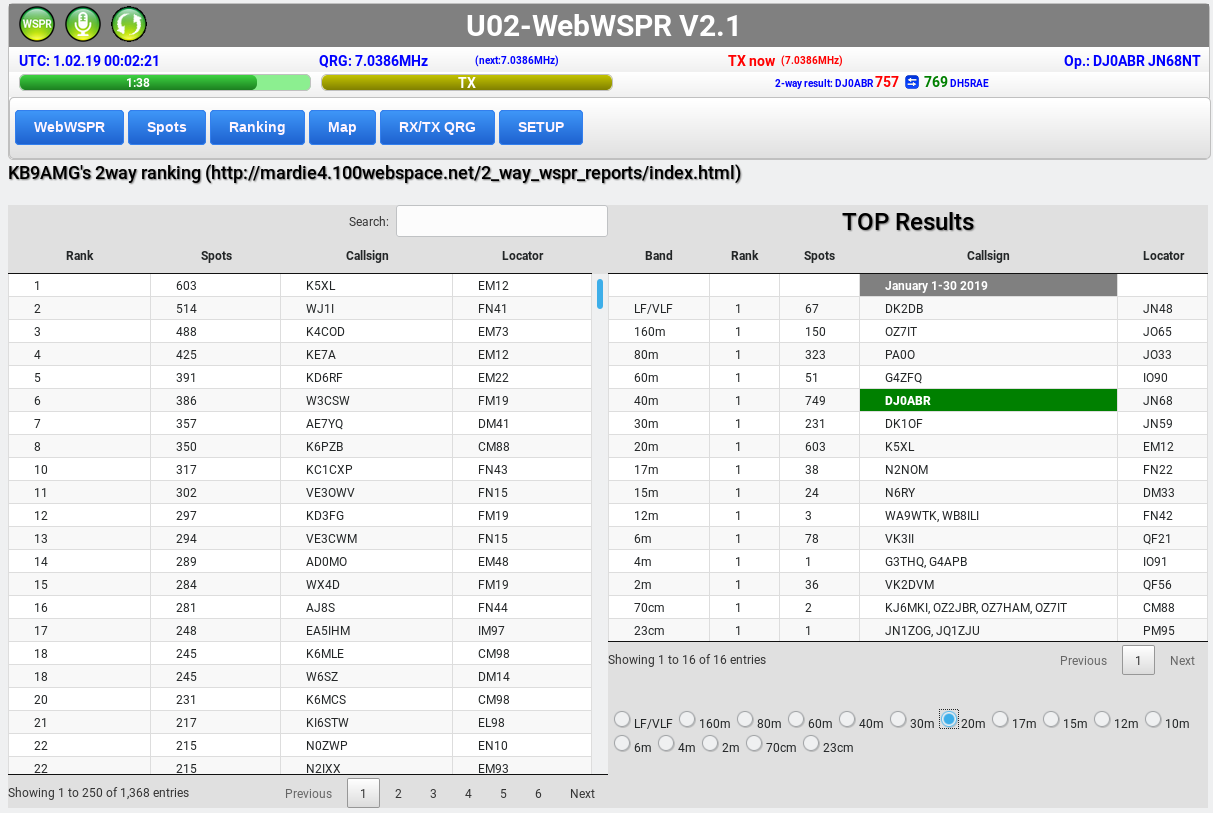

Ranking:

Unser Funkfreund KB9AMG hat eine ganz tolle Webseite wo er mit viel Rechenaufwand eine große Anzahl Statistiken erzeugt. Für uns interessant sind vor allem die 2-wege Verbindungen, also Spots in beiden Richtungen.



Die Berechnungen von KB9AMG werden etwas umformatiert damit sie in die Listen passen. Hier kann man die Leistungsfähigkeit der eigenen Station mit anderen Stationen weltweit messen.

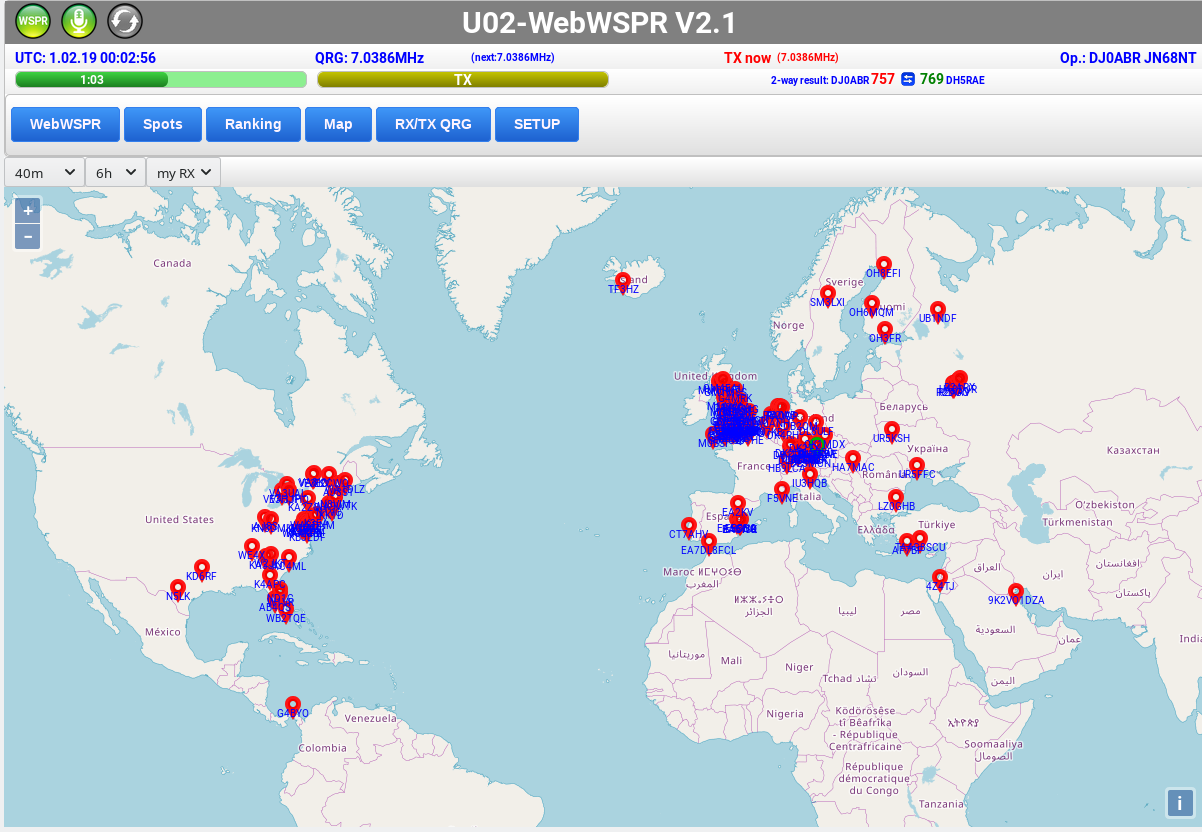

Map:

hier werden sowohl für RX und auch TX, für die eigene und die zweite Station, die Spots für das eingestellte Band und den eingestellten Zeitraum angezeigt.

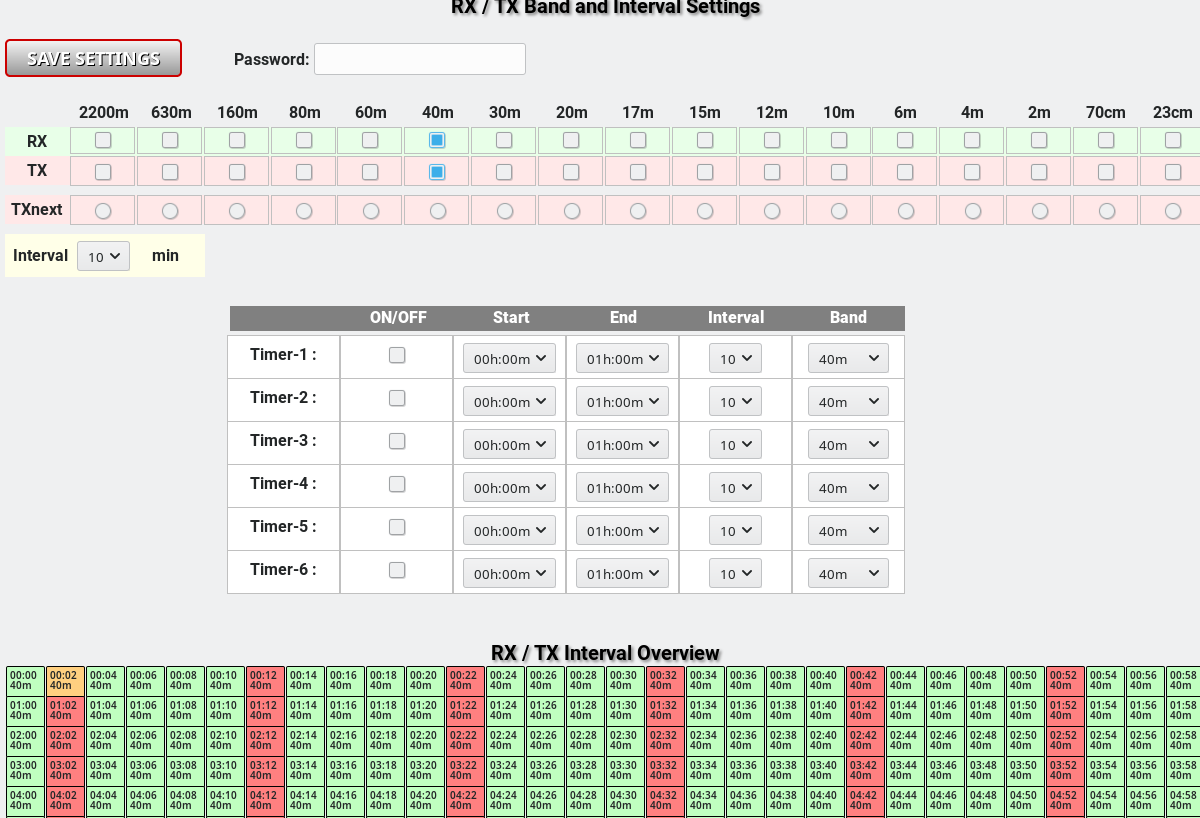

RX/TX QRG:

ein ganz wichtiges Fenster. Hier wird eingestellt auf welchen Bändern man senden und empfangen möchte und in welchen Intervallen man senden will. Sechs Timer stehen zur Verfügung um zu bestimmten Tageszeiten bestimmte Bänder auszuwählen.

zunächst wählt man oben die Bänder auf welchen man empfangen (grün) will und die wo man senden (rot) will. Außerdem das Sendeinterval von z.B. 10 Minuten. Nach Eingabe des Passworts und drücken auf "SAVE SETTINGS" werden die Einstellungen übernommen. Unten gibt es eine Liste für alle 2-min Intervalle in 24h. Hier kann man übersichtlich ablesen wann empfangen und wann gesendet wird und auf welchem Band.

Zusätzlich kann man Timer aktivieren, welche in der Übersichtsliste hervorgehoben dargestellt werden.

SETUP:

hier werden alle persönlichen Einstellungen vorgenommen , das ist bereits bei der Softwareinstallation beschrieben.

Unbedingt einzugeben sind das Rufzeichen, QTHlocator und der CAT-Modus. Die TX Offset Frequenz sollte man umstellen damit nicht jeder auf der gleichen Frequenz sendet.

Nach Passworteingabe (Standard:  abcd) und Druck auf "SAVE config" werden die Eingaben gespeichert.
