Mischer: SDR Empfänger U02-SDR Version2



Der AD831 hat sich als optimale Lösung für KW Empfänger herausgestellt. Gute Großsignalfestigkeit zusammen mit minimalem Schaltungsaufwand machen dieses IC ideal für Selbstbaulösungen. Auch der U02 Empfänger in herkömmliches Technik wurde damit aufgebaut, siehe hier.

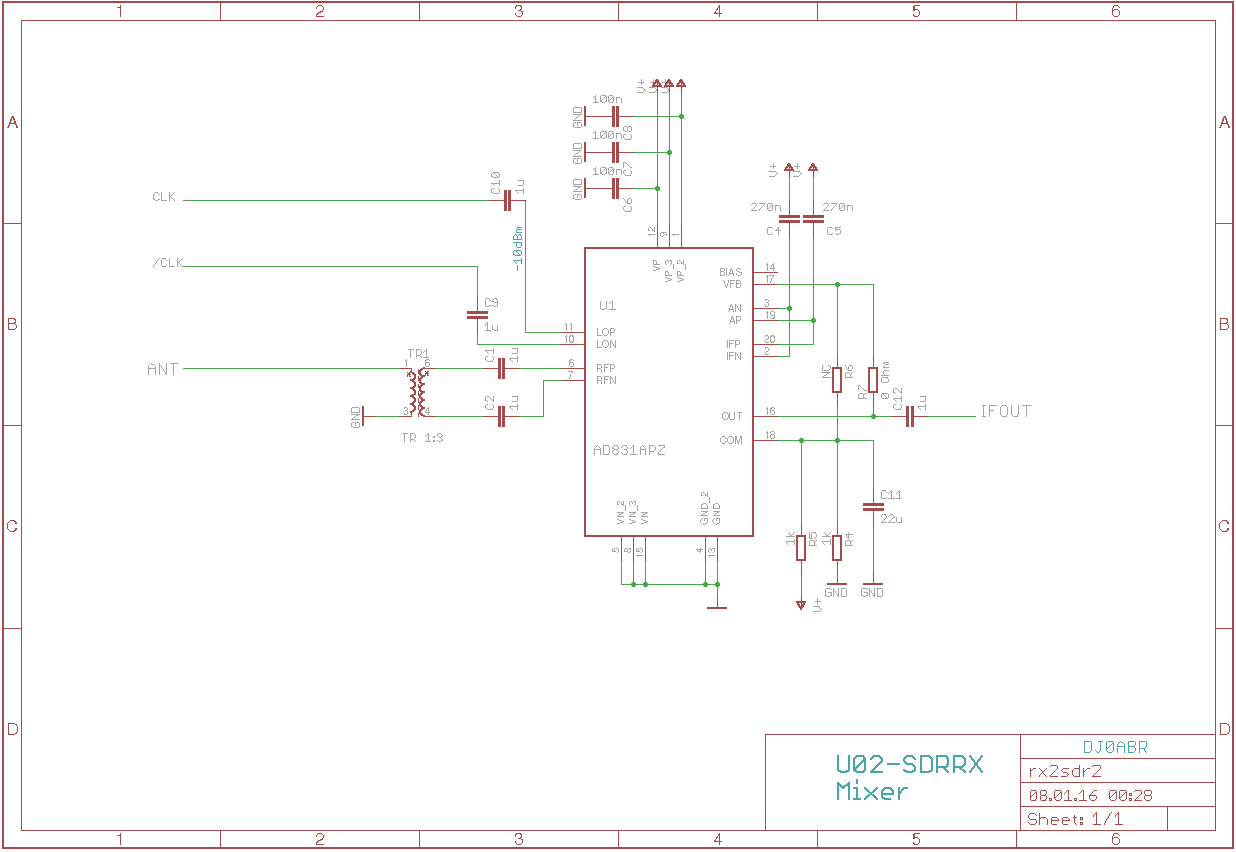

Beim SDR Empfänger kommen natürlich zwei Stück dieser Mischer zum Einsatz und zwar zwei vollkommen identische Schaltungsteile. Sie unterscheiden sich nur in der Ansteuerung der LO Frequenz.

Die LO Frequenzen für den ersten und den zweiten Mischer sind um genau 90 Grad phasenverschoben wodurch die Mischer das I und das Q Ausgangssignal erzeugen.

Das Antennensignal wird parallel auf beide Eingangsübertrager geführt. Diese haben ein Wicklungsverhältnis von 1:3 und übersetzen den Eingangswiderstand daher im Verhältnis 1:9. Der AD831 hat ungefähr 1kOhm und wird so auf knapp über 100 Ohm heruntertransformiert. Da zwei dieser Schaltungen parallel liegen, erhalten wir so einen gesamten Eingangswiderstand von ca. 50 Ohm.

Mit R6 (nicht bestückt) und R7 (Kurzschluss) arbeitet die Ausgangsstufe des AD831 ohne Verstärkung was gut für einen hohen IP3 am Eingang ist. Der für die Soundkarte erforderliche Pegel wird im folgenden ZF Verstärker erzeugt.

Die Kondensatoren C4 und C5 begrenzen den Frequenzgang des Ausgangsverstärkers leicht und sind für unsere niedrige ZF bemessen.

Die anderen Bauteile dienen nur der Symmetrierung der Versorgungsspannung damit wir mit einer einzigen positiven Versorgung arbeiten können.

Einfacher gehts wirklich nicht. Vorbei sind die Zeiten als man sich noch mit der mühsamen Impedanz- und Pegelanpassung von Diodenringmischern abquälen musste.
